The POWERCUT 10 × 5 Plasma Cutter
Översikt
POWERCUT 10x5 i CR PLASMA-serien är den mest populära och mest använda plattformen vi erbjuder. POWERCUT 10x5 har 3300 mm x 1530 mm arbetsbrännares rörelse vilket gör att hela 3000 x 1500 mm ark kan profileras helt på maskinen. Systemet erbjuds med Hypertherm PMX luftplasmasystem som standard, kan erbjudas med Thermal A40/A60i serie brännare, och på grund av att alla system är helt integrerade av oss i vår styrenhet med en maskinspecifik kalibrering - i princip alla strömkälla kan integreras.
Standardmaskinen erbjuds med ett PMX 125A-system från Hypertherm. Denna specifikation av maskinen kommer att genomborra och skära upp till 25 mm stålplåt.
CR PLASMA-serien av maskiner har alla samma grundläggande bas som kärnmaskinen och styrsystemet. Alla våra maskiner körs på HIWIN-skenor som är noggrant inriktade efter de aluminiumlängder som utgör grunden för den långa axelrörelsen. Alla maskiner drivs av precisionsslipade Gambini kuggstång. Alla maskiner kör vår egen Z-axel lyftare med brännarstolpe och CR höjdkontroll.
Denna CNC plasmaskärare är basmodellen för våra andra mer specialiserade CNC plasmaskärare:
• High Definition POWERCUT 10x5 CNC Plasma Cutter
• The 4000×2000 Portal Plasma Cutter
• The 6000×2000 Portal Plasma Cutter
• The POWERCUT Ducting Plate Rider Machine
Funktion
Alla POWERCUT 10 x 5 CNC plasmaskärmaskiner levereras som standard med (klicka för att expandera) …
Kraftig neddragsbord i stål
POWERCUT 3 x 1,5 är byggd på en 1000 kg stålkropp med ett mekaniskt manövrerat neddragsbord. Det finns nu komplexa luftdrivna manöversystem. Rörelsen av CNC-bordet öppnar och stänger helt enkelt neddragszonerna när det rör sig genom bordet. Enkelt, effektivt, pålitligt.
XY CNC-drivsystem
Kommer från en CNC-routerbakgrund med över 10 år i fordonstillämpningar inom CNC-routing innan det infördes i CR PLASMA-serien - XY CR plasmadrivsystemet är ett beprövat system som nu har använts i mer än 20 år i plasma. Alla drivsystem är precisionsinriktade med mätklockor till kända referenspunkter
Twin-Pinion Anti-Backlash Bearboxes
Maskinerna kör ett dubbeldrev, specialdesignad, växellåda mot glapp, vilket resulterar i år av glappfri drift. Växellådorna är också mycket enkla att underhålla och montera om. Kuggstängerna är gjorda Gambini kuggstång och kuggstång från EU. Vi minskar inte kostnaden för OEM-delar.

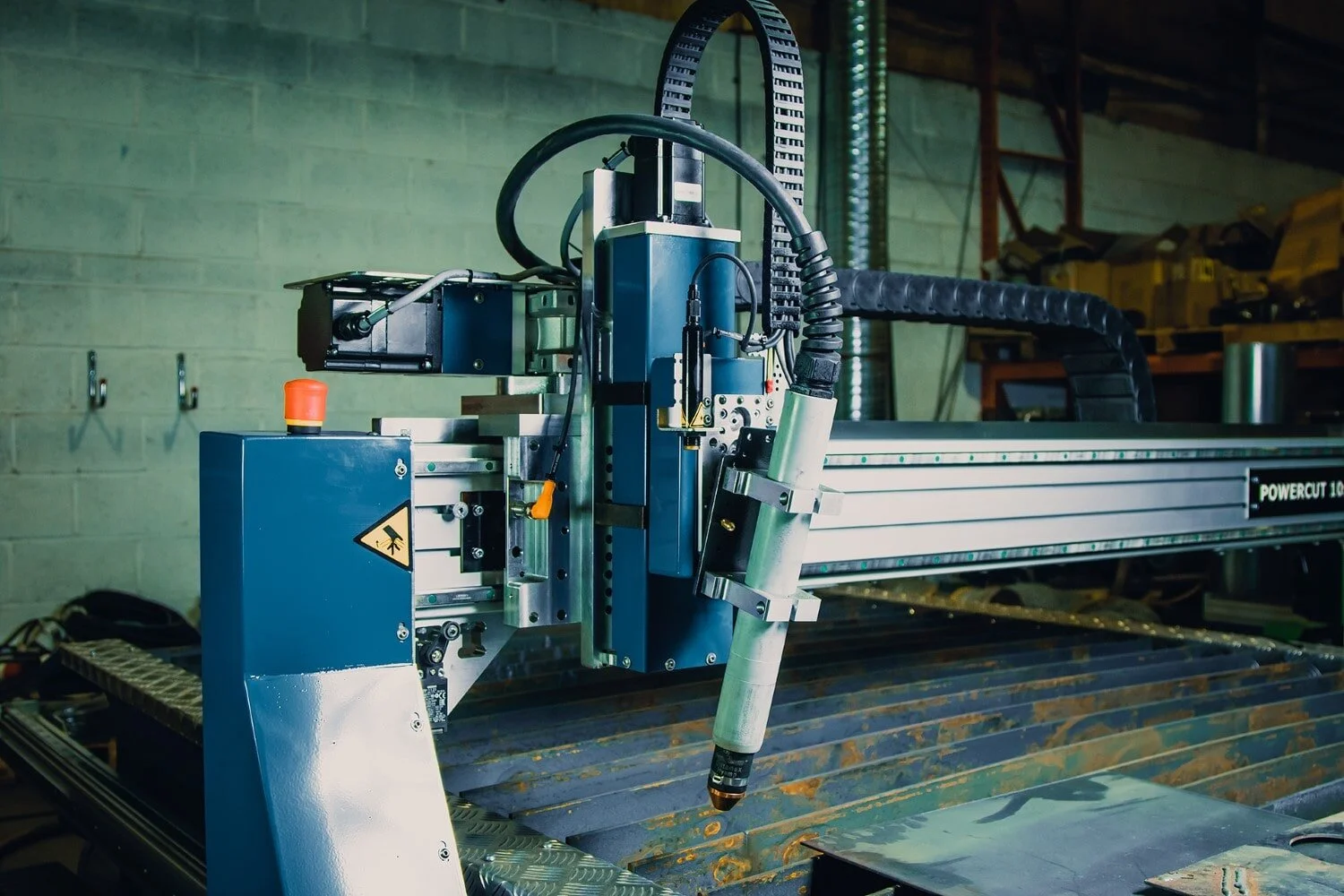

Fackelstolpe Z-axelsystem
Maskinerna kör ett Z-axellyftsystem utformat för att eliminera damm/rök/skräp från att komma in i Z-axelns kulskruv och skensystem. Kåporna har en motströmsdesign som har i ett mycket rent och pålitligt Z-axel-kulskruv- och skensystem.
CNC-styrenhet
Alla våra C-styrsystem levererar i samarbete med StoneyCNC vilket ger över 10 års erfarenhet av CNC-styrning av CNC-routrar och CNC-plasmasystem. Med över 500 CNC-system i EU mellan StoneyCNC och CRPLASMA, har POWERCUT en stor grad av erfarenhet inbyggd i sin design.
Höjdkontroll
CNC-styrenheterna kör ett dedikerat höjdkontrollkort som enbart styr Z-axeln. Våra maskiner håller höjdkontroll inom 0,5 volt och presterar lika bra som någon av de andra OEM-levererade höjdkontrollerna på marknaden.
Automatisk kvadrering
Regulatorerna har automatisk kvadrering som standard. Regulatorn har referenssensorer på vänster och höger sida. När maskinen uppmanas att referera sig själv vid start. vänster och höger växellåda letar efter sina egna sensorer och hemmatorg. Därför om maskinen får en knackning eller trycks ut från torget när den stängs av, kommer en enkel omhänvisning att vända upp bron till den långa axeln.
Cut Recovery
Alla styrenheter har en skäråterställningsfunktion som standard där om plasman förlorar sin ljusbåge, så meddelas styrenheten och operatören kan initiera en skäråterställning som kommer att starta om jobbet exakt där ljusbågen förlorades. CR-återställning möjliggör mycket effektiv bearbetning av kapslade produktionskörningar, vilket gör att operatören kan återhämta sig från ett problem.
Gå-till-position
Gå-till-position var en spelomvandlare när den introducerades, den tillåter föraren att jogga till en specifik plats i ett redan delvis avskuret bo och att fästa styrenheten exakt där en skäråterställning behövs. GÅ TILL POSITION tillsammans med Cut Recover innebär att det nästan inte finns några fall där en operatör inte kan återställa en del som har haft problem under kapning i ett bo.
Laserjustering
Alla maskiner har en laserpekare så att operatören kan rikta in XY-nollplatsen på valfri plats på bordet för att ställa in XY-origin. Laserpekaren möjliggör också en enklare visuell inställning av plåtinriktningen när du riktar in nästa mot en stålplåt som laddas i en vinkel.
Plattjustering
Alla maskiner levereras med plåtinriktning som gör att operatören kan använda laserpekaren för att justera styrenheten mot plåten om plåten laddas i en vinkel. Rikta helt enkelt lasern mot två ställen på den vänstra kanten av det laddade arket och styrenheten kommer att rikta in boet till arkets exakta vinkel.
Rip Cut
Alla våra maskiner tillåter skärning - där operatören enkelt kan skära av en del av stålskrot efter att en del eller delar har kapats. Sätt ficklampan på startpunkten. ställ in avstånd och riktning. och plasman kommer att skära av avskärningen enligt instruktionerna.
Gränssnittskontroller
Alla våra maskiner körs med en högspecifik Windows 10+ PC. Passivt kyld, industriellt specificerad och med en Intel i5-processor, 4 GB RAM och en 128 GB SSD-hårddisk. PC-specifikationen är hög och därför kan större bon bearbetas med lätthet och hastighet jämfört med andra mindre kraftdedikerade kontroller som används i andra maskiner.
Fjärrstöd
Support efter försäljning har varit en grundpelare för oss. Alla maskiner levereras med en högspecifik PC som styrenhet. Alla datorer har en extra LAN-anslutning för trådbunden nätverksanslutning (internet eller server) och alla maskiner har ett WIFI-kort för att möjliggöra internetanslutning. Resultatet är att en CR PLASMA-tekniker kan komma in i din maskin så länge du har en internetanslutning.
Tekniska specifikationer
Det här är de tekniska specifikationerna för POWERCUT 10x5 Plasma Cutter System:
Maskinrörelse … 10 fot x 5 fots rörelse (3000 x 1500 mm)
Maskinens fotavtryck … 4000 x 2000 x 2000 mm
Maskinvikt … 800KG
Drivsystem XY … Anti-backlash kuggstång med dubbla kugghjul
Drivsystem Z-axel … Kulskruvsdrivsystem
Drivmotorer … Högspänningsstegmotordrivsystem
THC-system … Fullt adaptivt kontrollsystem för fackelhöjd monterat på plasman
Maskinbord … Flerzonat mekaniskt aktiverat neddragsbord
Videoklipp på vår POWERCUT 10×5 Plasma Cutter
Här är några bra videor som visar POWERCUT-plasmaskärarsortimentet i full production.
10 mm mjukt stål som skärs på POWERCUT Titta här som fästen för ett tillverkningsjobb skärs från en 10 mm mjukt stålplåt.
6 mm mjukt stål skuret på POWERCUT Titta här efter några mindre fästen som skärs på POWERCUT-maskinen av 6 mm mjukt stål.
Plåtskyltar med CR plasma CNC-skärmaskin. Se här för text utskuren i stålplåt för skyltning med CR plasma CNC plasmaskärmaskin.
Datumfunktioner i stålflänsar. Titta här för lite CR Plasma CNC-skärning av stålflänsar med cirkulära detaljer i stålprofilen.
10 mm mjukståls fästen. Titta här för lite CR Plasma CNC plasmaskärning av stålfästen i en 10 mm platta.
POWERCUT Edu CNC Plasma. Titta här för lite CR PLASMA CNC-skärning i den utbildningsspecifika CR PLASMA Edu-serien.
